2026-05-22 发布人：安立静

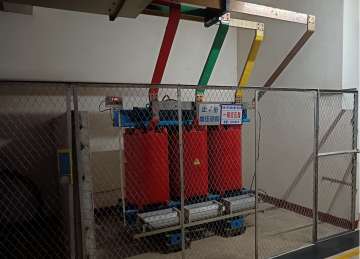

商业楼的地下室，有一台1500Kg的干式变压器，总是嗡嗡响，要如何设计隔振方案，才能实现全面隔振呢？
一、振动原理
首先要了解变压器的嗡嗡声是如何产生的。
我们使用的交流电频率是50Hz，由于变压器的核心部件是铁芯，线圈通电后，铁芯内部会产生交变磁场，因此铁芯会进行微小的振动。这个振动会通过铁芯和外壳传递到空气中，就形成了我们熟悉的“嗡嗡”声。
其次要知道这种振动会通过以下路径传递并放大：
l 固体传声：铁芯振动经变压器本身的外壳支撑结构传递至变压器底座，再通过刚性连接的槽钢、基础传递至建筑结构，引发结构噪声；
l 空气传声：铁芯振动直接激发变压器外壳及内部空气振动，形成空气声；
l 管线传声：上方刚性铜排作为“声桥”，将振动传递至墙面等其他结构，扩大噪声影响范围。
二、隔振降噪全方案
针对干式变压器的振动传递特性，安立静减振技术有限公司提出“底部隔振+软连接截振”双效合一的解决方案，从源头阻断振动传递路径，实现全面降噪。
第一步，底部加装减振器
在变压器底部加装弹簧减振器，将设备与基础刚性连接改为弹性支撑，降低振动向建筑结构的传递率。
安立静推荐使用ALJ-17型弹簧减振器、ALJ-04型弹簧减振器、ALJ-67型矩阵式隔振台。这3款减振器的自振频率都在3Hz左右，隔振效率非常高。

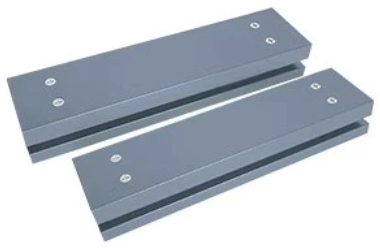

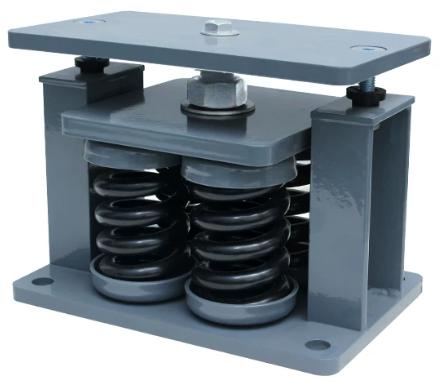

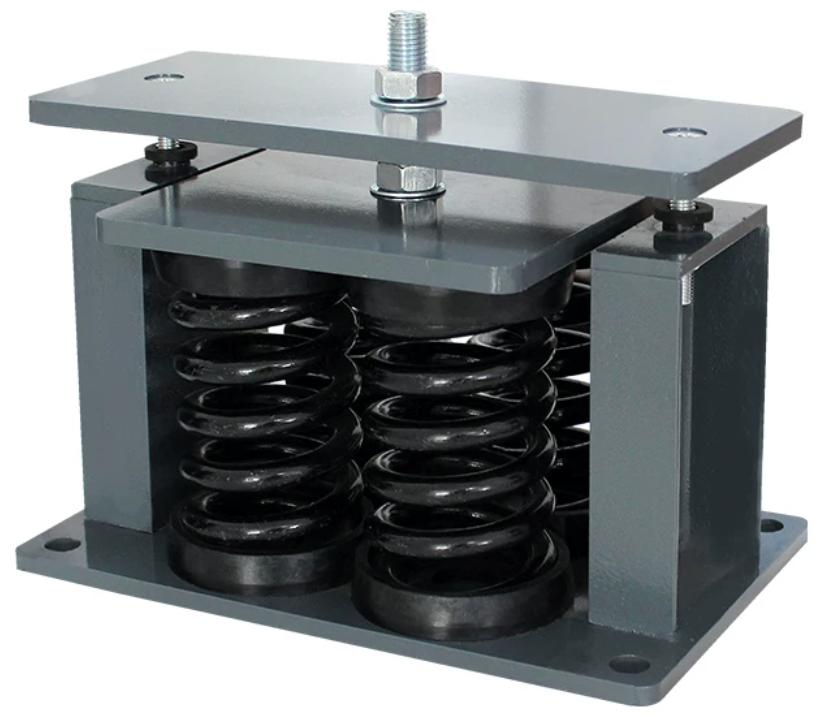

（ALJ-17型弹簧减振器） （ALJ-04型弹簧减振器） （ALJ-67型矩阵式隔振台）
选择减振器时，需要了解设备重量或者变压器的KVA型号，来匹配合适载荷的减振器；还要了解变压器底部的槽钢尺寸，整体安装空间等，以便根据减振器的尺寸制定方案。
第二步，铜排替换成软排
变压器铜排的刚性连接方式虽然确保了连接的稳定性，但也为振动传递搭建了桥梁。将铜排部分替换成软排，刚性连接就变成软连接，就阻断了振动的传递。
如果对隔振降噪要求高，还可以加装吸音隔声装置，降低空气声。
更多内容可查看安立静公司的官方网址：
http：//www.anlijing.cn
http：//www.anlijing.com
安立静减振技术有限公司
专注机电设备振动噪声治理，以数据驱动精准选型，为您提供检测、设计、选型的一站式服务。
