2026-04-18 发布人：安立静
【工况概述】

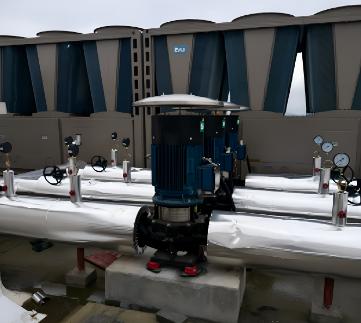

本项目涉及屋顶设备的隔振降噪改造，主要设备包括：
风冷热泵机组：4台，单台重量3300kg；
循环水泵：3台，单台重量455kg
由于原有减振设施失效，现需对整体系统进行专业的隔振升级，以消除设备运行带来的振动与噪音影响。
【难点分析】
改造面临的主要挑战在于安装空间的高度限制，这对减振器的选型提出了要求：
主机安装受限：受管道布局影响，主机减振器安装高度需严格控制在100mm左右；
水泵安装受限：水泵区域空间更为紧凑，减振器高度限制在60mm左右。
【选型推荐】
针对上述工况及难点，我们制定了针对性的选型方案，确保在有限空间内实现最佳隔振效果。

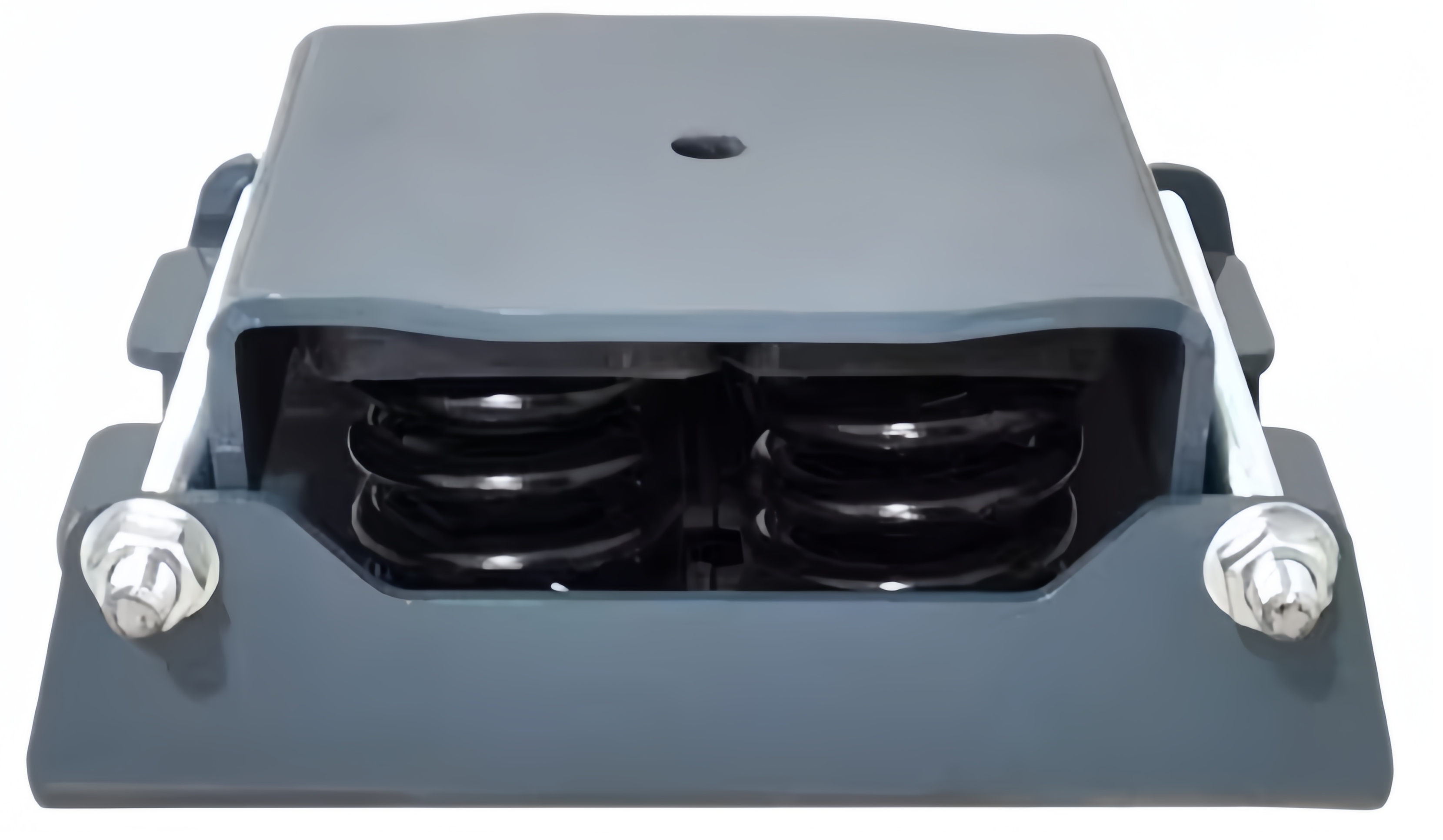

1.主机选型：ALJ-19B型弹簧减振器
具体型号：ALJ-19B041000
推荐理由：
l 低矮高载设计：专为受限空间设计，在保持低重心（约100mm）的同时，具备卓越的载荷承受能力。
l 高稳定性结构：采用大线径、大中径弹簧设计，不仅横向刚度优异，且弹簧两端经并紧磨平处理，确保设备运行时的绝对平稳。
l 安全防护机制：两侧横向限位螺栓设计，有效防止设备启动或停机时的侧倾与位移。
l 耐久防腐工艺：外壳选用优质钢板，经喷塑烤漆处理，具备极强的抗压与防腐防锈能力，适应屋顶户外环境。

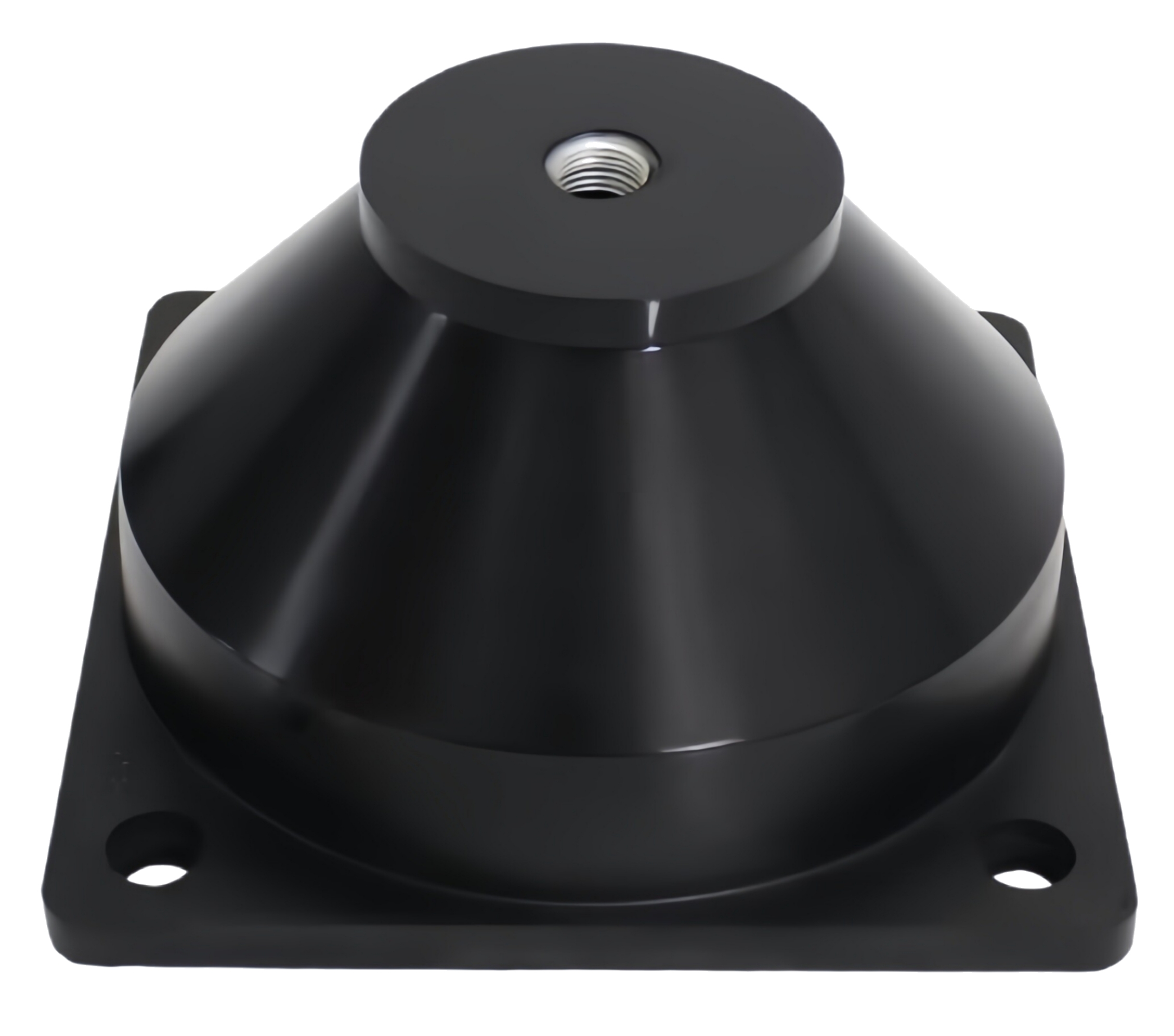

2.水泵选型：ALJ-38型橡胶减振器
具体型号：ALJ-3805
l 高效隔振：利用天然橡胶优异的弹性与独特的“大空腔剪切变形”原理，在低频段提供极佳的减振性能。
l 结构紧凑：外形设计紧凑，完美适配60mm的高度限制，解决安装难题。
l 高强度一体化：中心铁件采用一体加工工艺，配合凹槽设计，确保橡胶与金属粘合紧密，避免脱落。
l 耐压防塌：底部铁件经过加高加厚处理，即使在长期重压下也能保持形态，不发生塌陷变形，使用寿命长。
【产品信息】
ALJ-19B041000型关键尺寸与参数
弹簧组 （只） | 高度 （H） | 底盘尺寸 L×W | 顶部安装孔 （M） | 底盘孔距 （L1） | 底盘孔径 （d） | 挠度 | 载荷 （Kg） |
4 | 103mm | 260×180mm | 16mm | 230mm | 15mm | 25mm | 650-1000 |
ALJ-3805型关键尺寸与参数
高度 （H） | 顶部安装孔 | 底部孔距 （L1） | 底边 固定孔 （φ） | 底边边长 （L） | 载荷 （Kg） | 扯断强度 （MPa） | 扯断 伸长率 （%） | 扯断永久变形 （%） | 邵氏A硬度变化范围 | 自振频率 |
80mm | 16mm | 106mm | 13mm | 132mm | 120-180 | ≥16 | ≥340 | ≤25 | ±3 | 7Hz左右 |
安立静减振技术有限公司
专注机电设备振动噪声治理，以数据驱动精准选型，为您提供检测、设计、选型的一站式服务。
