2026-04-21 发布人：安立静
【台座用途】
减振台座又叫惰性块、减振基础或惰性基础。是一种专为对隔振效率有严格要求的工况设计的结构性增重装置。
它通过增加系统质量和降低重心，显著提升设备的运行稳定性与隔振效果。

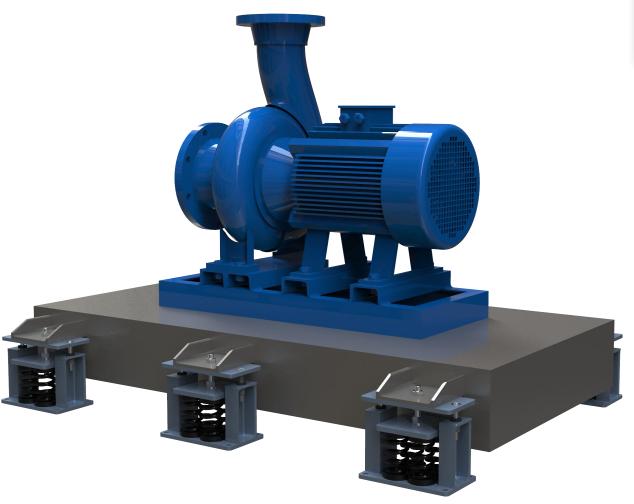

• 主要应用：广泛应用于各类水泵机组，是实现高效隔振的关键部件。
• 次要应用：可用于风机、空调机组等需要控制振动传递的设备。
【台座作用】
加装减振台座是实现98%以上理论隔振率的有效方案，其核心作用体现在：
• 增加系统配重：作为惰性质量块，能有效吸收设备运行时产生的振动能量，衰减振动幅度。
• 降低设备重心：将隔振系统的重心下移，大幅提升设备运行的稳定性，减少晃动。
• 优化受力分布：使隔振系统的刚度中心与设备重心趋于一致，确保各减振器受力均匀，避免偏载。
• 提升隔振效率：通过上述协同作用，从根本上降低隔振系统的振动幅度，实现更高的隔振率。
【台座形式】
安立静减振技术有限公司根据现场空间条件和安装需求，将减振台座划分为以下几种形式：

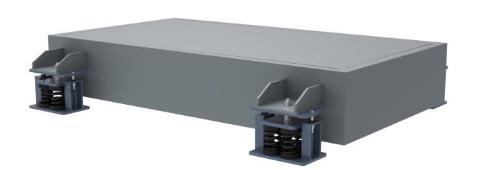

1.旁托式：
• 特点：减振器安装于台座侧面，是最常见、安装最便捷的形式。
• 适用场景：适用于现场空间充裕，或防水基础尺寸足够大的情况。
• 注意事项：若基础空间有限但必须采用此形式，需通过增加台座高度、减小长宽来满足配重要求，并需特别注意水泵进出口管道的支撑与抬升问题。

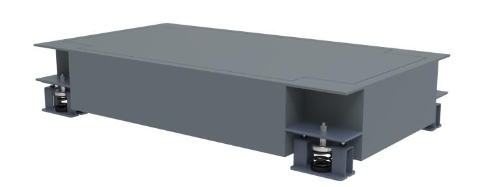

2.内嵌式：
• 特点：减振器整体嵌入台座内部，不额外增加平面尺寸。 • 适用场景：特别适用于改造项目或防水基础已完工且尺寸受限的工况。当设计阶段未预留足够空间时，内嵌式是理想的解决方案。

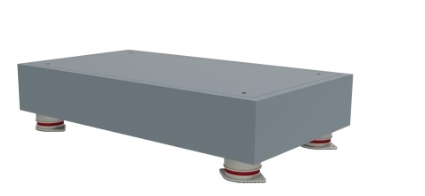

3.直接支撑（不推荐）
• 特点：减振器直接置于台座底部。
• 适用场景：一般不推荐。此形式会显著增加整体安装高度，在改造项目中可能导致管道系统大规模抬升，工程量大且成本较高。
• 注意事项：稳定性相对较差，安立静减振技术有限公司特别推荐搭配限位器使用以确保安全。

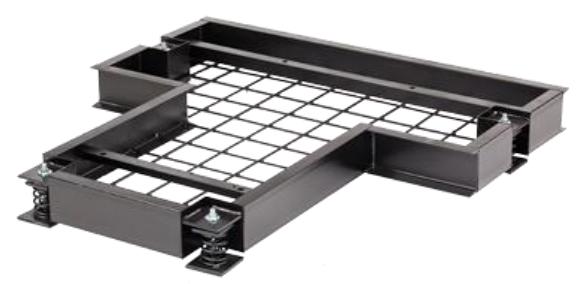

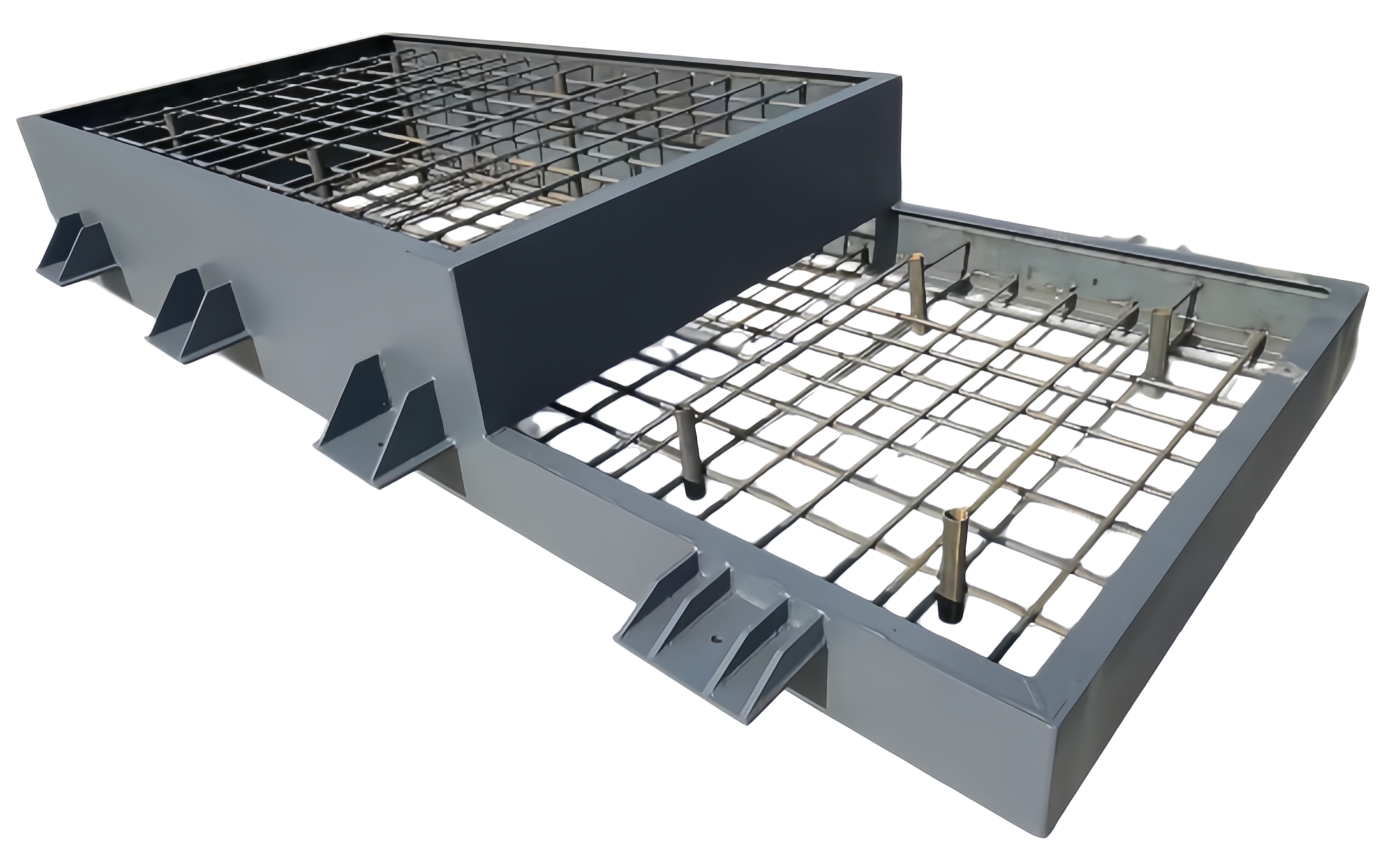

4.异型台座可以定制
• 针对特殊的设备布局或管道支撑需求，可联系安立静减振技术有限公司根据现场情况进行非标定制。
【台座设计过程】
1.台座的长宽尺寸：
• 无空间限制时：安立静减振技术有限公司建议台座的长宽为水泵机组底座的长宽各增加300mm，即每边外延150mm，以保证足够的稳定性和操作空间。
• 有空间限制时：需根据现场基础的实际情况进行优化设计。
2.台座的高度与重量：
• 重量标准：根据《水泵隔振技术规程》等相关规定：惰性块的质量应不小于水泵机组的总重量，一般宜为水泵机组总重量的1.0倍-1.5倍。
• 高度计算：以1.0倍配重为例，按以下公式得出台座高度：
台座高度=水泵重量÷混凝土密度÷台座长÷台座宽
【台座制作工艺】
安立静减振技术有限公司的减振台座，其制作过程遵循标准化的五步流程，确保结构强度与耐久性。
1.焊接壳体：使用槽钢或厚钢板焊接成台座的框架结构。
2.铺设钢筋：在台座内部铺设8-14号钢筋网。
• 台座高度小于300mm时，铺设单层钢筋网。
• 台座高度大于300mm时，铺设双层钢筋网。
• 钢筋网应位于距离上下表面约30mm的位置。
3.浇筑混凝土：向壳体内浇筑C30标号的混凝土，并振捣密实。
4.混凝土养护：浇筑完成后进行标准养护。
• 夏季养护时间不少于7天。
• 冬季需采取保温措施，养护时间延长至15-20天。
5.表面处理：对台座及所有外露的钢构件进行防锈处理和喷漆，以延长使用寿命。
【搭配选择减振器】
减振台座需与合适的减振器配合使用，以达到最佳效果。安立静减振技术有限公司常用的搭配有ALJ-17、ALJ-12、ALJ-19等弹簧减振器。

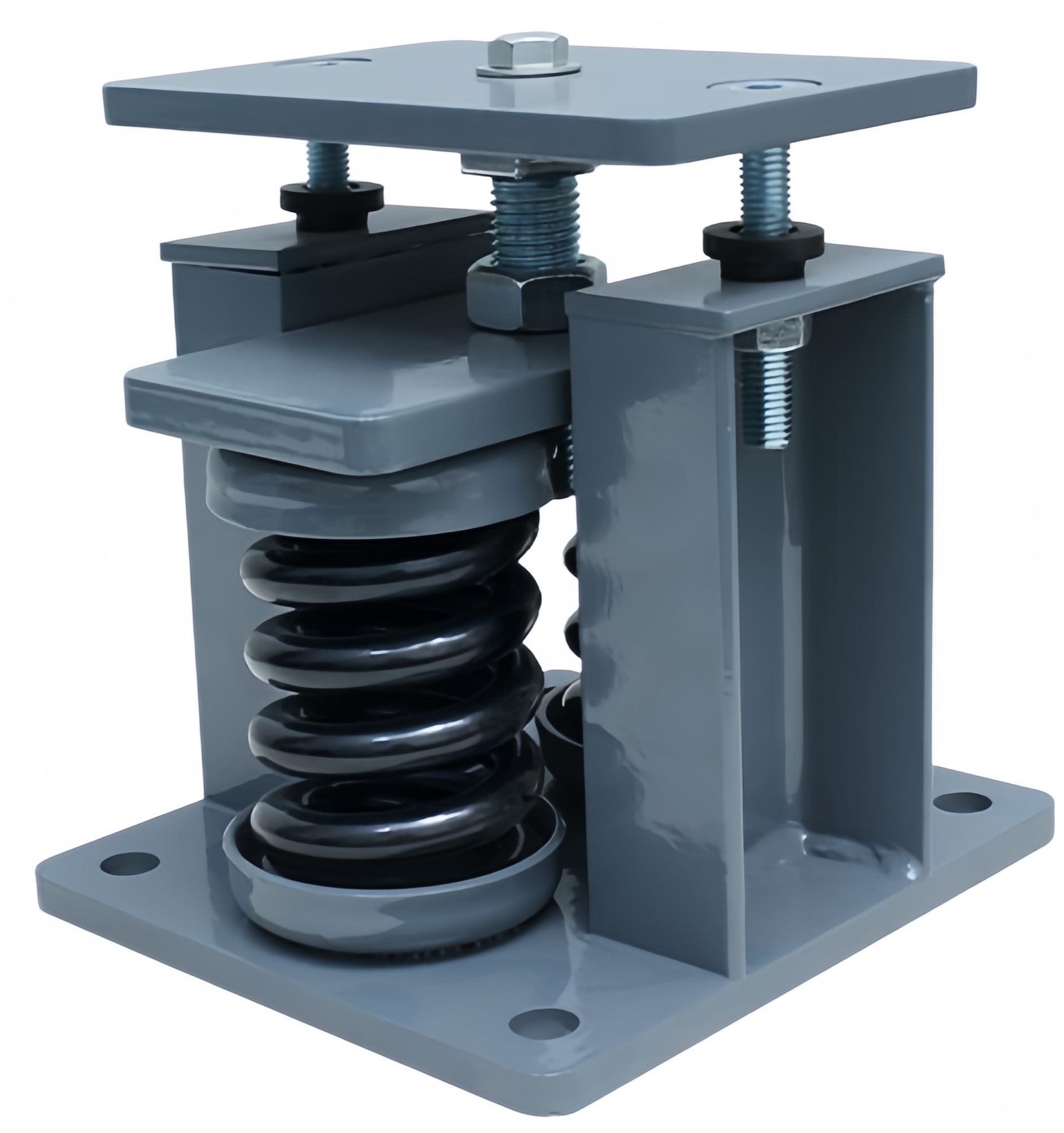

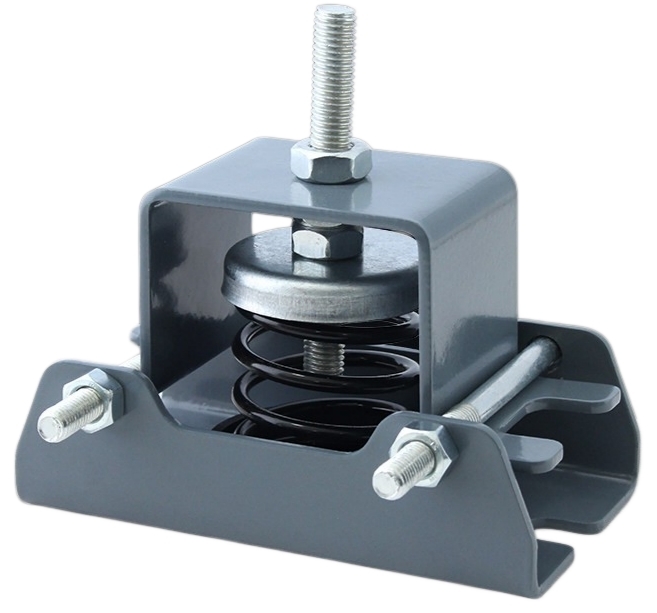

（ALJ-17型弹簧减振器） （ALJ-12型弹簧减振器） （ALJ-19型弹簧减振器）
• 选型要点：根据设备重量、转速、隔振效率要求等参数进行精确计算和选型。

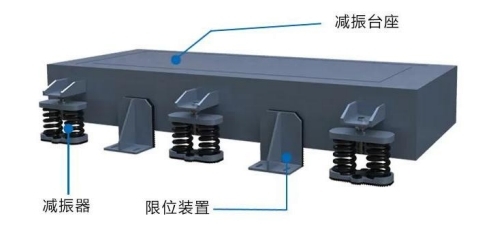

• 特别提醒：选用ALJ-12等特定型号减振器时，必须搭配限位器使用，以防止设备在启停或受冲击时产生过大位移。
【安装注意事项】
正确的安装是保证减振效果的关键，安立静减振技术有限公司建议客户遵循以下安装步骤和要点。
1）安装顺序
• 在防水基础上预留出减振器的安装位置。
• 将制作完成的隔振台座平稳放置在防水基础上。
• 将减振器放置在预定位置。
• 最后将水泵机组安装固定在减振台座上。
2）孔位准确
• 确保减振器上下安装孔位对齐，避免因强行安装导致减振器扭曲变形，影响其减振效果甚至导致失效。
3）避免重量集中
安装前，应准备垫块将设备临时抬起，再放入减振器。严禁将设备重量直接压在单侧或单个减振器上，确保所有减振器均匀受力。
4）偏重问题
设备就位后，应尽量保证其重心居中。若存在轻微偏重，可通过微调相应位置减振器的高度使台座恢复水平。
台座各类问题与各类减振问题，欢迎咨询安立静减振技术有限公司。
机电设备振动噪声治理，就找安立静。
