12米长的绣花机，如何设计高性价比隔振方案？

2026-06-15 发布人：安立静

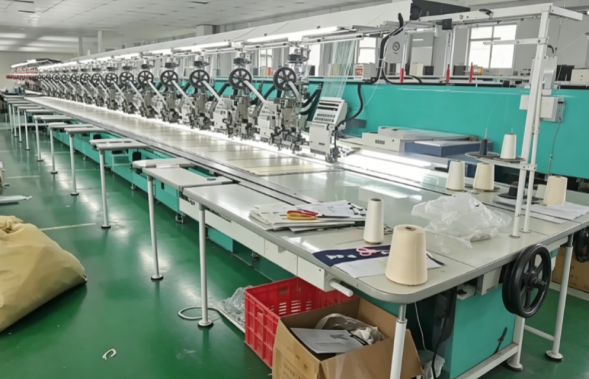

12米长重10吨绣花机

【设备情况】

大型工业绣花机，机身长达12米，自重高达10吨。底部支撑系统由16个受力点组成，包括4个主承重脚、8个辅助支撑脚及4个微调小脚。

设备在高速运转时，机械结构和运动部件产生的周期性惯性力，会引发显著振动。不仅会导致刺绣图案精度下降、断线率升高，还会加速机械磨损，缩短设备使用寿命。

【高性价比方案】

针对上述重载、长跨度设备的特有工况，安立静减振技术有限公司定制了分层差异化的隔振方案，旨在以最优成本实现最佳隔振效果：

1.主承重系统（4个点）

12米长重10吨绣花机的主支撑脚

选择ALJ-52型空气弹簧减振器，具体选型为ALJ-52008；

高阻尼特性：高粘滞复合阻尼筒，提供理想的阻尼比，能大幅缩短振幅衰减时间，快速降低振动幅度，防止设备晃动。

增强稳定性：顶部配备加厚钢板，增大了与设备底座的接触面积，确保10吨重心的稳固性。

2.辅助支撑系统（8个点）

12米长重10吨绣花机的辅助支撑脚

选择ALJ-51型空气弹簧减振器，具体选型为ALJ-51008。

适配性强：专为螺栓固定且接触面较小的辅脚设计，完美匹配安装条件。

成本控制：在满足辅助支撑与基础隔振需求的前提下，相比主承重型号具有更高的性价比，有效降低整体预算。

3.微调系统（4个点）：

作为辅助选项，若现场对水平度调节有要求，可以选择加一层ALJ-46F硅胶隔振垫。

【空气弹簧减振器优势】

1.低频隔振性能卓越

以压缩空气作为弹性介质，固有频率低至3-5Hz，隔振率高达90%以上；同时利用空气是声音的不良导体的特性，有效防止结构噪声辐射，实现隔振隔声双重功效。

2.耐久性与可靠性

天然橡胶与金属组件一体硫化而成，气密性良好。橡胶体抗老化能力强，确保在长期高频振动工况下依然持久耐用。

3.严苛质检

每一只安立静减振器出厂前均需通过严苛测试，确保产品不漏气，交付零缺陷。

【产品参数】

ALJ-52008型空气弹簧减振器关键尺寸与参数 ALJ-52型空气弹簧减振器示意图

底板边长

（L）

顶部安装孔

（M）

高度

（H）

载荷范围

（Kg）

自振频率

350mm

16mm

112mm

1200-1600

≈3Hz

ALJ-51008型空气弹簧减振器关键尺寸与参数 ALJ-51型空气弹簧减振器示意图

底板边长

（L）

孔距

（B）

固定孔

（BD）

顶部安装孔

（M）

高度

（H）

腔体直径

（φD）

支撑面直径

（φd）

载荷范围

（Kg）

自振频率

315mm

265mm

18mm

16mm

105mm

270mm

190mm

1200-1600

≈3Hz

更多内容可查看安立静公司的官方网址：

http：//www.anlijing.cn

http：//www.anlijing.com

安立静减振技术有限公司

专注机电设备振动噪声治理，以数据驱动精准选型，为您提供检测、设计、选型的一站式服务。
