橡胶块隔振器是用橡胶材料制成的隔振元件，常用的有纯橡胶块隔振器和金属橡胶块隔振器两种。
根据隔振要求，设计橡胶块隔振器时，包括计算橡胶块的高度，横向尺寸及隔振器个数等。
由机械设备或精密仪器的总重量P，以及所需的体系自振频率f，隔振器的竖向动态总刚度为：
一只隔振器的竖向动刚度：
（其中n是 隔振器个数）
一只隔振器的竖向静刚度：
（nd为动态弹性模量与静态弹性模量之比，受长期静态应变量及温度影响，试验结果表明，当长期静态应变量为10～30%，温度为30℃时，nd为2.2～2.8，取平均值即nd=2.5。试验时，动态弹性模量由共振法或自振法得到。）
隔振器的竖向静变位：
为了发挥橡胶的弹性，隔振器的静变位一般控制在0.15～0.25H。
由此橡胶块隔振器的总高度：H=4～6.7△H。
此时橡胶隔振器断面F在不考虑隔振器相对变形量对弹性模量的影响时，隔振器断面F为：
其中E为橡胶静态弹性模量，对于丁腈橡胶可以由“橡胶的弹性模量”图确定，其他胶种也可由图近似确定；
ξF为形状系数

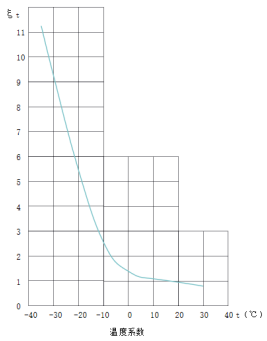

ξT为温度系数
隔振器承压面应尽量采用方形或圆形，它的边长或直径宜控制在以下范围：
4H≥D≥H ，D为方形边长或圆形直径。（若采用矩形，D为短边长度）
【案例计算】
计算设备重980Kg，根据隔振要求，体系自振频率为8Hz，机器在30℃环境下工作，设计橡胶块隔振器。
隔振器的竖向动态总刚度：
采用四个隔振器，每个隔振器的动刚度为：
每只隔振器的竖向静刚度为：
隔振器的竖向静变位为：
设计H=6.0cm
选用58°丁腈橡胶，由“橡胶的弹性模量”图确定，E=24Kg/cm²。
假定橡胶断面为9×9cm，μF=9÷（4×6）=0.375
由“形状系数图”得知，ξF=1.16
由“温度系数图”得知，ξT=0.68，则
实际断面面积为9×9=81cm²，满足设计要求。
（以上内容摘自中国建筑工业出版社《振动计算与隔振设计》相关内容）
