2026-07-17 发布人：安立静
水泵的改造项目中，设计加装台座是最常见的减振方案。但实际情况下，泵体自身的情况各不相同，所处环境不同，客户要求不同，单一的加装台座的方案，不能满足切实工况。
尤其是当安装空间中有狭窄的防水基础且不能做改动的工况，需要设计多种方案，为客户提供选择。
【设备工况】

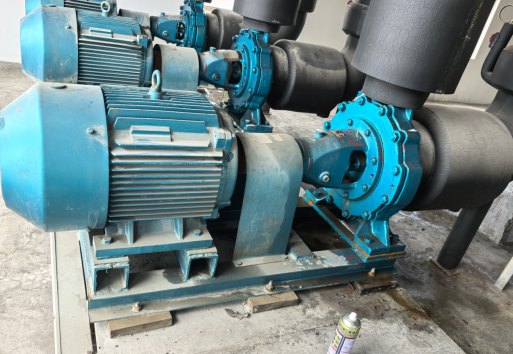

位置情况：4台水泵，并排放置在一个长方形的防水基础上
水泵自重：每台自重500Kg
水泵尺寸：1300mm×530mm
防水台基础尺寸：长度很长，但宽度仅1280mm，比水泵的底座长度还要短些。
【方案设计】
针对以上极限尺寸条件，安立静减振技术有限公司结合自有产品和常规案例经验，为客户提供以下三种设计方案：
<方案一>直接加装ALJ-43型橡胶减振器，替换原有的底垫即可。
l天然橡胶，弹性好
l大空腔设计，自振频率低
l铁件与橡胶一体硫化成型，结构简单
l尺寸比例科学，稳定性强
l高度低，安装方便，直接置于设备底部，上下固定好即可
具体根据设备重量500Kg，选择6只ALJ-4303，可以满足承载要求。
以下列示ALJ-43型橡胶减振器产品参数
产品型号 | 空腔外直径 A | 高度
H | 顶部直径 D | 顶部 安装孔 M | 孔距
CF | 底板 长度 L | 宽度
B | 底部固定孔长 F×N | 载荷范围 Kg |
ALJ-4301 | 40mm | 40mm | 12mm | M6 | 52mm | 64mm | 44mm | 6.2×6.2mm | 4-12 |
ALJ-4302 | 40mm | 40mm | 32mm | M8 | 76mm | 90mm | 64mm | 8.2×6.2mm | 20-50 |
ALJ-4303 | 40mm | 40mm | 48mm | M8 | 100mm | 122mm | 84mm | 12.2×8.2mm | 70-130 |
ALJ-4304 | 40mm | 40mm | 68mm | M10 | 124mm | 152mm | 104mm | 16.2×10.2mm | 160-260 |
ALJ-4305 | 40mm | 40mm | 116mm | M10 | 182mm | 214mm | 154mm | 20.2×12.2mm | 325-500 |
<方案二>
水泵底座加一层厚钢板，延伸到防水台外侧，直接加装ALJ-04型弹簧减振器或ALJ-17型弹簧减振器，改造简单易完成，水泵抬升高度不变。
l钢质外壳，抗压能力强，耐候性佳，使用寿命长。
l两侧加装反掣螺栓，可提高抗震性能，螺栓与外壳由橡胶套隔离，避免振动短路。
l吸振螺旋弹簧，承载力强，安全性能增加。
l可调节高度的螺栓，根据各点重量调节，使减振器平衡。
lALJ-04型挠度50mm，ALJ-17型挠度25mm，大挠度，高效减振。
具体根据设备重量500Kg，选择4只ALJ-1701250，或4只ALJ-0401200（实际选型要考虑钢板重量，以正确选型）
型号 | 底板长 L（mm） | 底部孔距 L1（mm） | 底部固定孔 d（mm） | 底板宽
W（mm） | 顶部安装螺栓 M（mm） | 高度
H（mm） | 载荷 范围 Kg | 自振频率 Hz | 垂直刚度 （Kg/mm） |
ALJ-1701250 | 205 | 175 | 15 | 90 | M16 | 145 | 150-250 | 3.2 | 10 |
ALJ-0401200 | 250 | 220 | 16 | 110 | M14 | 250 | 100-200 | 2.2 | 4 |
<方案三>
根据防水基础尺寸、水泵尺寸，制作旁托式台座，跨度大于防水基础，减振器从两端进行旁托支撑。也可以直接看成<方案二>中的厚钢板的替换形式，但尺寸差异、减振效果、改造工程量区别很大。
水泵尺寸计算：
已知设备重量500Kg，水泵1300mm×530mm,防水台宽度1280mm，减振器宽度（按照150mm），水泵与台座的重量比为1:1-1:1.5（按照1:1）
即台座的长：1300+300
台座的宽：530+100
台座的高：500×1÷2500÷（1300+300）/1000÷（530+100）/1000=198≈200mm
更多内容可查看安立静公司的官方网址：
http：//www.anlijing.cn
http：//www.anlijing.com
安立静减振技术有限公司
专注机电设备振动噪声治理，以数据驱动精准选型，为您提供检测、设计、选型的一站式服务。
