油烟机工作时通过电机驱动风轮高速旋转，在灶台上方形成负压区，将油烟吸入并经过油网过滤、叶轮二次分离后，将净化后的烟气排出室外。而电机运行产生的振动会引发油烟机振动问题，加上风轮本身的重量不均衡或发生变形，导致旋转时重心偏移，进而使振动加剧。
【工况概述】

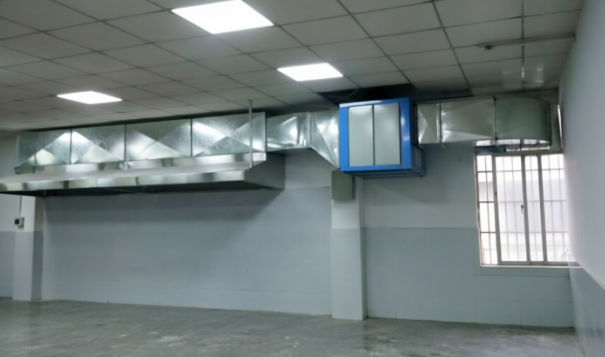

一自重700Kg的大型油烟机，悬挂在二楼天花板，楼上是办公区域，油烟机运行时产生的振动，严重影响楼上。
【方案分析】
针对以上工况，安立静减振技术有限公司为客户设计出以下高效隔振且易操作实现的隔振方案：
<方案一>：
不改变现有的悬挂方式，直接在屋顶与吊杆间安装ALJ-25型吊式弹簧减振器即可。
根据设备情况和选型计算公式，可以选择4只ALJ-25300。
（选型公式：设备自重×运行系数÷安装数量）
l 大直径大线径弹簧，自振频率3.2Hz，减振高效且稳定。
l 壳体加大加厚，承重能力强，并且喷塑烤漆工艺，耐候性高。
l 双阻尼设置，防短路，有效隔绝因振动引起的低频噪音。
l 吊杆30°活动空间，安装方便，实用性强。
ALJ-25300型产品关键尺寸信息及参数
外形尺寸（mm） | 载荷（Kg） | 挠度（mm） | 自振频率（Hz） | ||||
A | B | C | H | φd | |||
99 | 123 | 75 | 200 | 16 | 300 | 25 | 3.2 |
<方案二>：
改变悬挂方式为支架或吊架的支撑结构，可以选择ALJ-15型或ALJ-17型弹簧减振器。
（ALJ-15型弹簧减振器） （ALJ-17型弹簧减振器）
ALJ-15型弹簧减振器：
l 弹簧材质为55CrSi，弹簧性能优异，并且大外径、大线径，横向稳定性好
l 25mm挠度设计，自振频率低
l 高度可调节设计，安装更方便
l 体型轻巧，适用场景广泛
l 镀锌铁件，耐油污，使用寿命长
根据设备情况和选型计算公式，可以选择6只ALJ-15200。
底板长 L （mm） | 孔距 L1 （mm） | 固定孔 2-Φd （mm） | 高度 H （mm） | 顶部扣碗直径 φD （mm） | 顶部固定孔 M （mm） | 载荷 （Kg） | 弹性系数 （Kg/mm） | 挠度 （mm） |
150 | 120 | 11 | 110 | 75 | 10 | 200 | 8 | 25 |
ALJ-17型弹簧减振器：
l 弹簧材质为55CrSi，弹簧性能优异，并且大外径、大线径
l 25mm挠度设计，自振频率低
l 高度可调节设计，安装更方便
l 两侧限位螺杆设计，稳定性更强
l 厚钢板裁切，壳体厚实
根据设备情况和选型计算公式，可以选4只ALJ-1701300。
底板长 L （mm） | 孔距 L1 （mm） | 宽度 W （mm） | 高度 H （mm） | 顶部安装孔 M （mm） | 底部固定孔 2-Φd （mm） | 载荷 （Kg） | 挠度 （mm） |
235 | 205 | 120 | 185 | 16 | 15 | 200-300 | 25 |
更多内容可查看安立静公司的官方网址：
http：//www.anlijing.cn
http：//www.anlijing.com
安立静减振技术有限公司
专注机电设备振动噪声治理，以数据驱动精准选型，为您提供检测、设计、选型的一站式服务。
