【工况概述】

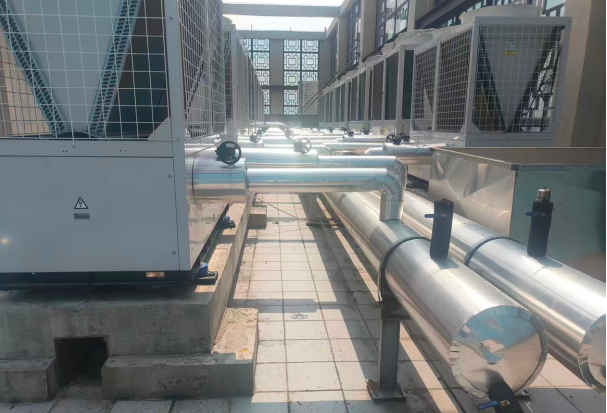

酒店楼顶有13台风冷模块、3台水泵，楼下的客房振动明显。安装图中所示的弹簧减振器后并没有起到隔振作用，客户亟需解决振动问题以避免客诉困扰。
【方案定制】
安立静减振技术有限公司根据工况现场实际情况、高隔振效率的要求，做出以下“高效隔振+高性价比”的双高全方位方案：
<风冷模块>
安立静减振技术有限公司推荐使用ALJ-03型弹簧减振器。
根据每台自重900Kg，4个安装底脚，选择ALJ-03400型。
l 弹簧材质为55CrSi，弹簧性能优异，并且大外径、大线径，横向稳定性好
l 25mm挠度设计，自振频率低
l 子母螺丝设计，高度可调节，安装更方便
l 底部由氯丁橡胶与铁件一体硫化成型，耐油、耐老化，使用寿命长

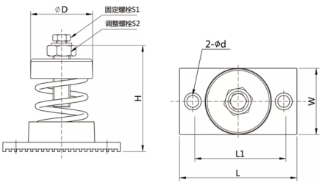

ALJ-03400型弹簧减振器的尺寸参数与性能
外形尺寸（mm） | 载荷 Kg | |||||||
底板长度 L | 底板孔距 L1 | 底板固定孔 2-φd | 底板宽 W | 高度 H±3 | 顶部扣碗直径 D | 紧固螺丝 S1 | 调整螺丝 S2 | |
185 | 155 | 15 | 120 | 160 | 114 | M12×30 | M22×70 | 400 |
<管道>
安立静减振技术有限公司推荐使用ALJ-19型弹簧减振器。具体选择根据管道直径、水量等重量，
选择相应型号。
l 弹簧材质为55CrSi，弹簧性能优异，并且大外径、大线径
l 25mm挠度设计，自振频率低
l 高度低
l 横向限位螺杆设计，稳定性更强
l 厚钢板冲压，壳体厚实
<水泵>

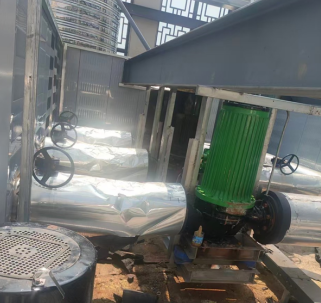

水泵共3台，每台自重420Kg，由钢支架悬吊在大型钢梁上。
水泵底部使用ALJ-38型橡胶减振器，具体选择ALJ-3805型。
l 高品质天然橡胶
l “大空腔”剪切结构，橡胶形变大，自振频率低至7Hz，提供高效的隔振性能
l 中心铁件一体加工，锯齿设计增加粘合强度；底部加高加厚环形铁件，不发生塌陷变形，使用寿命长。
ALJ-3805型橡胶减振器的尺寸参数
底板长 L±1.5 | 孔距 L1±1 | 底板宽 W±1.5 | 孔距 W1±1 | 高度 H±1 | 固定孔 4-φd | 顶部安装孔M | 载荷 Kg |
132 | 106 | 132 | 106 | 80 | 13 | M16 | 120-180 |
吊架处使用ALJ-25型吊式弹簧减振器，具体选择ALJ-25300。
l 大直径大线径弹簧，自振频率3.2Hz。
l 壳体加大加厚，承重能力强，并且喷塑烤漆工艺，防腐防锈。
l 上下双阻尼设置，有效防止振动短路。
l 吊杆30°活动空间，方便安装，实用性强
外形尺寸（mm） | 载荷（Kg） | 挠度（mm） | 自振频率（Hz） | ||||
A | B | C | H | φd | |||
99 | 123 | 75 | 200 | 16 | 300 | 25 | 3.2 |
<钢梁结构>
依据“面面俱到”减振理念，钢梁结构直接接触屋顶建筑结构的部分，都要加上相应的减振器，最终能够达到整体高效隔振的要求。
更多内容可查看安立静公司的官方网址：
http：//www.anlijing.cn
http：//www.anlijing.com
安立静减振技术有限公司
专注机电设备振动噪声治理，以数据驱动精准选型，为您提供检测、设计、选型的一站式服务。
